Détails sur le produit:
|
| Largeur: | largeur de 80-300mm variable | Matériel de coupeur: | Acier de Cr12Mov |
|---|---|---|---|
| Système de coupe: | Coupe hydraulique | Stations de rouleau: | 18 stations |
| Puissance: | 15KW | Nom de produit: | Machine de Purlin de cadre en acier |
| Conduisez la méthode: | Commande à chaînes | Épaisseur matérielle: | 1.5-3.0mm |
| Surligner: | petit pain de purlin de 300mm C formant la machine,Purlin laminé à froid de c formant la machine,petit pain de canal de 300mm C formant la machine |
||

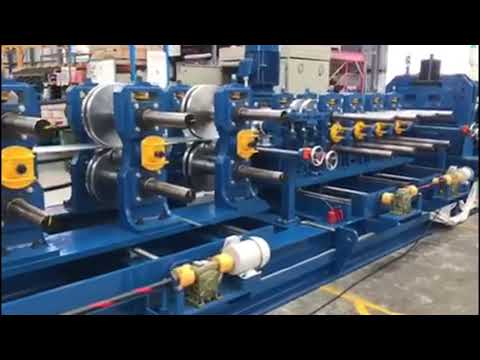

Automobile en acier laminée à froid changeant le petit pain de profil du cadre en acier C de 80-300mm formant la machine pour le bâtiment en acier
| Le paramètre général de machine | |
| Petit pain approprié formant le matériel | Tôle d'acier galvanisée, acier laminé à froid |
| Épaisseur | 1.5-3.0mm |
| Dispositif de Hydraulicpunching/de coupure | Arrêt à poinçonner, contrôle de la longueur de la coupe automatique |
| Conception de vue | Mur-plat-cadre-conception Option : Fort-support-cadre-conception |
| Rouleaux | 18 rouleaux |
| Matériel de former le rouleau | GCr15, traitement thermique, chrome dur enduit ou Cr12, traitement thermique sans Chrome-enduit comme option |
| Diamètre d'axes | Φ75mm |
| Puissance de moteur principal | 15KW avec le réducteur |
| Ligne vitesse maximale de petit pain ancienne | 8-12m/min (poinçonnant et coupant le temps non inclus) |
| Puissance hydraulique de groupe | 7.5KW |
| Matériel de lame de coupe | Cr12Mov, traitement thermique |
| Norme électrique | 415V /50Hz/3PH ou comme exigences de client |
| Dimensions de machine | 9050mm×1200mm×1600mm |
| Major Color de machine peint | RAL 5015 (bleu) ou selon les exigences de client |
| (3) système de contrôle de PLC | |
| PLC | Marque de delta/Siemens |
| Écran tactile | Marque de delta/Siemens |
| Inverseur | Marque de delta ou de Panasonic |
| Encodeur | Marque d'Omron |
| support de produit (de 4) | |
| Description | à la force de l'ONU, 6 mètres de long |
2. Écoulement de processus de laminoir de la Manche de C :
Decoiler -- Alimentation et guidage - nivelant-- Cutting&punching hydraulique --Formation de petit pain--- Produit pour s'épuiser le Tableau
paramètre technique du Purlin 3.C
Nom d'équipement | Quantité |
uncoiler 3T manuel | 1 ensemble |
Petit pain formant la machine | 1 ensemble |
Coupe hydraulique | 1 ensemble |
Poinçon hydraulique | 1 ensemble |
Station hydraulique | 1 ensemble |
tables de 4 mètres | 1 ensemble |
Boîte de contrôle | 1 unité |
| Pièces de rechange | 1 paquet |
une partie 4.Each de machine de Purlin de C
De-pot tournant 1.3T manuel
Diamètre : expansion de 460-520mm.
Capacité : 3 tonnes
Max Coil Width : 500mm
dispositif 2.Leveling
Mettez la matière première (plaque d'acier) par la plage pour fabriquer et traiter
Le diamètre est Ø 76mm, chrome et traitement thermique HRC60 pour fixer la surface douce.
7 petits pains nivelant, 3 petits pains et 4 petits pains vers le bas, il peut garantir que les produits sont ordonnés, parallèle et tout est uniformi
3. Poinçonnant et coupant le dispositif
Il adopte la commande hydraulique et le repérage automatique pour décider
dimension et couper les produits de cible
pression hydraulique de station : MPA 20
Bobine hydraulique : 46#
Composants : Il contient un ensemble de lame, un cylindre hydraulique et une machine de coupeur
matériel de lame de coupe : Acier des mouvements Cr12 avec le traitement élevé
boîte 4.Control
(1) fournisseur de puissance : 380V, 50 hertz, 3Phase (ajusté avec le requestment)
(2). Panneau de commande : commutateur et écran tactile de type bouton
(3) la langue dans l'écran tactile : Anglais et Chinois
(4) mesure de longueur et de quantité automatiquement.
(5) longueur et quantité commandées par le PLC.
(6) l'inexactitude de longueur peut être modifiée facilement.
