Machine de formage de rouleaux pour panneaux de toiture en tôle de calibre 22 à 32, R101 R72, populaire sur le marché mexicain
1. Paramètres techniques de la machine de toiture
|
Matériau de la bobine
|
Matériau
|
Acier couleur PPGI, acier galvanisé
|
|
Épaisseur du matériau
|
0,3-0,8 mm |
|
MACHINE À ROULEAUX
|
Structure du cadre
|
Cadre 350H
|
|
Poste de rouleaux
|
Environ 24 postes de rouleaux
|
|
Arbre de rouleau
|
76 mm, acier 45#, solide, précision
|
|
Matériau de l'arbre
|
Acier 45#, solide, précision
|
|
Informations sur les rouleaux.
|
Acier 45#, trempé, chromé
|
|
Transmission
|
Chaîne 1 pouce
|
|
Puissance du moteur
|
7,5 KW
|
|
Vitesse de sortie
|
Environ 12-15 m/min
|
|
COUPE
|
Type de coupe
|
Automatique hydraulique
|
|
Lame de coupe
|
Cr12Mov, dureté 60-62°C
|
|
HYDRAULIQUE
SYSTÈME
|
Installation
|
Intérieur, facile à utiliser
|
|
Moteur de pompe
|
4 KW
|
|
CONTRÔLE
SYSTÈME
|
Contrôle électrique
|
PLC avec écran tactile
|
|
Contrôle de la longueur
|
Encodeur Omron
|
|
Tolérance de longueur
|
±1,5 mm
|
2. Liste des machines de toiture
|
Dérouleur passif 5 tonnes
|
1 ensemble
|
|
Dispositif de film plastique
|
1 ensemble
|
|
Pré-coupe manuelle (en option)
|
1 ensemble
|
|
Machine de formage de rouleaux principale
|
1 ensemble
|
|
Machine de coupe hydraulique
|
1 ensemble
|
|
Boîtier de contrôle PLC
|
1 unité
|
|
Station hydraulique
|
1 unité
|
|
Table de sortie passive
|
2 unités
|
|
Couvercle de sécurité
|
1 unité
|
3. Dessin du profil de la machine de toiture
Il s'agit d'un profil nervuré de configuration trapézoïdale fabriqué en usine au moyen d'une machine de laminage stationnaire à partir d'une bobine d'acier Ternium Zintro, Ternium Zintro Alum ou Ternium Pintro, conçu pour être utilisé comme couverture à fixation apparente.
La tôle ondulée R72 est un laminé d'acier qui présente un profil trapézoïdal s'adaptant à une infinité de constructions et pouvant être utilisé aussi bien sur les toits que sur les murs et les clôtures.
La tôle R101 est un profil nervuré rectangulaire offrant une grande résistance structurelle ; en raison de son profil trapézoïdal, elle est utilisée comme couverture à fixation apparente, ainsi que pour les façades et les plinthes. Dans notre gamme de tôles d'acier ondulées, la R101 est peut-être la plus vendue, car elle peut être adaptée à un nombre infini de bâtiments. Parmi les applications dans lesquelles la tôle ondulée R101 peut être utilisée, citons : entrepôts commerciaux et industriels, centres commerciaux, installations sportives, gymnases, granges, usines et plus encore.
5. Applications
Murs, toits et plinthes de bâtiments industriels, entrepôts et constructions en général.
Murs.
Couvertures.
Plinthes de bâtiments industriels.
Entrepôts.
Construction générale.

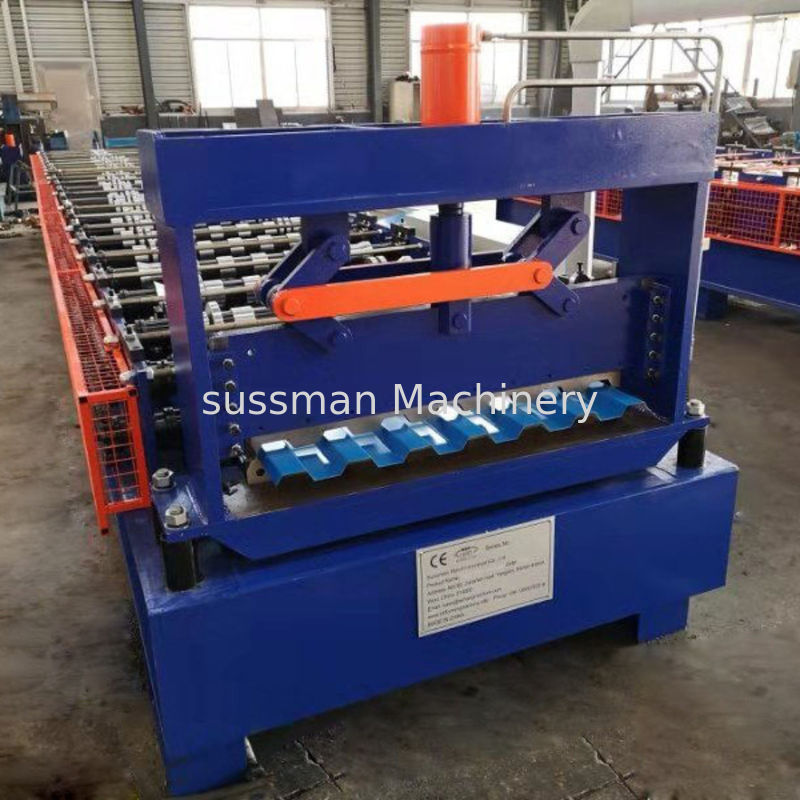

5. Photo de la machine de toiture
