rouleau double couche formant la machine
>
|
|
| Lieu d'origine | Wuxi, Chine |
| Nom de marque | SUSSMAN |
| Certification | CE, SGS, ISO |
| Numéro de modèle | SM-DRP |
Machine de formage de rouleaux de panneaux de toiture ondulés et trapézoïdaux à double couche Machine de fabrication de tôles de toiture
1.Cette machine de formage à double rouleau peut produire deux profils différents avec une machine, partageant le même cadre de base de la machine, système de contrôle PLC, ce qui peut économiser beaucoup de votre coût.
2.Des conceptions de processus de formage plus raisonnables; Plus d'étapes de rouleaux à prix compétitif.
3.Toute la ligne se compose de décoilure, double système de pré-coupe, système d'alimentation, machine de formage de rouleaux avec couvercle de protection, dispositif de post-coupe, système de contrôle PLC, etc.
Paramètre technique
| Numéro | Les postes | UnitéTypes | RFI-DL |
| 1 | Épaisseur de l'acier | mm | 0.4-0.8 mm, largeur de bobine 1220 |
| 2 | Vitesse de formation | M/min | 0 à 12 m/min |
| 3 | Des supports à rouleaux | levé | 26 est la couche inférieure; 18 est la couche supérieure |
| 4 | Matériau des rouleaux | mm | Acier 45#, revêtu d'un revêtement de chrome |
| Matériau et diamètre de l'arbre | mm | Acier F76 45#, revêtu de chrome | |
| 5 | Puissance du moteur principal | Le kW | 7.5 |
| 6 | Puissance de coupe hydraulique | Le kW | 4 |
| 7 | Pression hydraulique | MPa | 12 |
| 8 | Énergie | 380V, 50 Hz, phase 3 | |
| 9 | La tolérance | mm | 1.5 |
| 10 | Matériau de coupe | Cr12mov HRC60 à 62 | |
| 11 | Système de commande | PLC avec écran tactile | |
| 12 | Poids net de la machine | T | 10 |
Dessins de profil
Processus technologique
Développement Alimentation avec guide Formation de rouleaux Coupe Rassemblement des produits
Liste des machines
| Nom de l'article | Nom | Quantité |
| 1 | Décoiler passif de 5 tonnes | 1 série |
| 2 | Machines à former des rouleaux principaux | 1 unité |
| 3 | Coupe hydraulique | 1 unité |
| 4 | Station hydraulique | 1 unité |
| 5 | Boîte de commande | 1 série |
| 6 | Table de sortie passive | 1 série |
| 7 | Couverture de sécurité | 1 unité |
| 8 | Pièces détachées | 1 unité |

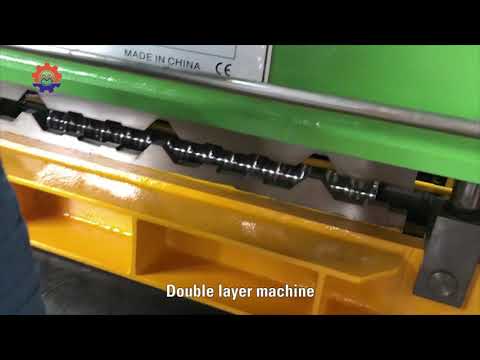

Images de la machine
La machine de formage de rouleaux du système de toiture a une large gamme de profils de tôles métalliques.panneau à couture deboutLes produits sont largement utilisés dans le système de toit et de mur dans la construction d'atelier et la construction de logements.
