Lieu d'origine | WUXI, CHINE |
Nom de marque | Sussman |
Certification | CE, SGS, ISO |
Numéro de modèle | RF-ST |
Petit pain de encadrement en acier de mesure légère automatique en acier de nouvelle technologie de C89*41 GCr15 formant la machine
Caractéristiques principales
Non. | Article | Spécifications | |||
1 | Decoiler actionné | ||||
Matière de charge | 2 tonnes | ||||
Diamètre intérieur de bobine | 460-520mm | ||||
Puissance | 1.5kw | ||||
2 | Petit pain formant la machine | ||||
Dimension | 5Mx1Mx1.8M | ||||
Poids | 3500KGS | ||||
Matériel des rouleaux | Matériel : GCr15 | ||||
Technique de traitement pour des rouleaux | L'usinage de commande numérique par ordinateur, le traitement thermique HRC58-60, puis ont traité par le tour de commande numérique par ordinateur, électrodéposition finalement | ||||
Matériel des axes | 40Cr | ||||
Technique de traitement pour des axes |
Commande numérique par ordinateur usinant, éteignant et gâchant HRC28-32, alors traité par le tour, l'électrodéposition et le polissage de commande numérique par ordinateur finalement |
||||
Dispositif de guidage de feuille | |||||
Perforatrice de trous
|
(embrévant avec les trous de vis, le trou de service, l'entaille de Web, l'entaille de lèvre, le chanfrein de fin de botte, le boutissoir, le cuir embouti)
|
||||
3 | Système de contrôle | ||||
Système de contrôle principal | Un ordinateur portable de Lenovo et une boîte de contrôle à l'intérieur de bâtis de la machine | ||||
Production du logiciel | Spécial conçu pour assortir avec le sommet concevant de logiciel | ||||
Dispositif d'impression de Leaser | Les Etats-Unis Matthews Leaser Printing Device pour le logo et l'installation de peinture de jet indiquant le nombre | ||||
Dispositif à télécommande | L'à distance-contrôleur sans fil commande la machine pour aller en avant ou à reculons ou pour s'arrêter | ||||
Marques des composantes principales | PLC (auto-développé), relais (Schneider), commutateur de proximité (Schneider), encodeur (Omron), moteur servo (Xinjie) | ||||
4 | Système servo et circuit hydraulique | ||||
Moteur servo | 5.5kw, prenant avec le réducteur d'engrenage planétaire de précision | ||||
Station hydraulique | 7.5KW ; Injection d'huile hydraulique 200 litres | ||||
5 | Tableau de fin de bande | ||||
Longueur | 3M |
Accessoires principaux :
(1) machine de formation principale ;
(2) 2T Uncoiler hydraulique ;
(3) courrier automatique poinçonnant et coupant le dispositif ;
(4) hydraulique moteur ;
(5) système de commande industriel d'ordinateur avec le logiciel de produit ;
(6) Courrier-coupeur hydraulique ;
(7) dispositif automatique impression ;
(8) logiciel de conception du BD de sommet ;
(9) s'épuisent le Tableau ;
1. La structure de mur, de plancher et de toit est produite automatiquement, épargnant le temps de conception.
2. le bâti 3D automatique, assurent l'exactitude 100%.
3. Avec la fonction de projet d'analyse, le logiciel peut calculer la portance.
4. créez le cadre travaillent la vue de la carte 3D et de la décoration 3D.
5. Le cadre de construction de totalité peut être résolution au dessin indépendant d'unité.
6. calculez les nomenclatures, y compris l'acier nécessaire, les plats, le matériel d'isolation thermique, les portes et les fenêtres, les vis et tout autre matériel assorti.
7. créez les données traitées comprenant le morceau marqué de travail, s'accouplant avec l'équipement.
8. honoraires de maintenance du logiciel et de formation.
9. les honoraires d'entretien et de soutien sont USD 2200.00/Year. Ils sont pour l'actualisation de logiciel et facultatif.
Système de contrôle numérique
Avec le contrôle de production indépendant de fabricant des droites de propriété intellectuelle LGS le logiciel peut s'assurer que le système soit employé dans toutes sortes d'environnement de travail avec son ordinateur industriel de catégorie.
1. l'ordinateur industriel de catégorie de couleur de 17 pouces peut choisir l'opération de clavier, de souris ou d'écran tactile. Commutant la fonction manuelle ou automatique à volonté.
2. Avec différentes langues pour choisir l'interface en fonction, il est facile de traiter des données de production dans le logiciel de conception peut être copie par USB ou télétransmission par l'Internet.
3. Données de conception lues directement tandis que dans la production, sans intervention manuelle.
4. Processus de fabrication entier de suivi en temps réel par les graphiques, qui peuvent montrer quel morceau de travail fonctionne, la longueur, PCs et état matériel etc.
5. Surveillez et commandez le processus de fabrication avec la détection de défaut automatique et le système d'alarme à la protection.
6. Améliorez l'efficacité pour n'ajouter, modifier ou décommander la tâche à tout moment, aucun seul morceau de rob de matière ou unité entière. Il peut résoudre le problème de chute provoqué par défaut matériel ou erreur personnelle.
7. Des données sont automatiquement sauvées après la machine arrêtées au cas normal. Le dispositif de protection accidentel de puissance- est facultatif.
8. Le système est utilisation libre permanente avec des droites de propriété intellectuelle indépendantes.
Description d'équipement
uncoiler 1).automatic principal simple vertical : 1 ensemble
main d'a.Using serrant la conception, identification de bobine : Ф460mm-Ф520mm, bobine OD : Ф1400mm, chargement : 2000kg
déroulement automatique de conversion de b.Frequency
c.Power : 2.2KW
2). Vue : Utilisant la soudure de plaque d'acier, le recuit global pour soumettre à une contrainte le traitement, pour assurer l'utilisation à long terme sans déformation ; et centre d'usinage de commande numérique par ordinateur traitant pour assurer l'exactitude dimensionnelle.
3). Voûte : La voûte principale est structure de boîte, boîte est centre d'usinage de commande numérique par ordinateur traitant, voûte auxiliaire est structure indépendante.
4). Moule de roulement : Cr12mov meurent en acier, après le ° HRC60-62 durci par vide pour raffiner le trou et l'extrémité du visage, tour de commande numérique par ordinateur finissant la surface de rouleau.
5). Axe principal : Matériel pour l'acier à outils 40Cr, éteignant et gâchant le traitement thermique, finissage de meulage externe
6). Système d'entraînement : Tringlerie de moteur servo et de réducteur, entre la roue avec l'opération à immersion dans l'huile de vitesse dure de dent de précision, pour s'assurer que l'utilisation du long temps sans usage.
7). Circuit hydraulique
a. structure de stockage de l'énergie, économie d'énergie et protection de l'environnement
b. éléments hydrauliques : Produits de l'Allemagne Bosch Rexroth
8). Moule de poinçon
Meurent le matériel modèle sont acier à outils utilisé de S45C, insertion de moule avec D2 ou SKD11 acier de haute qualité, pièces de moule avec les produits du riz du Japon.
9). Pièces électriques
a.Original a importé le contrôleur de mouvement et le PLC

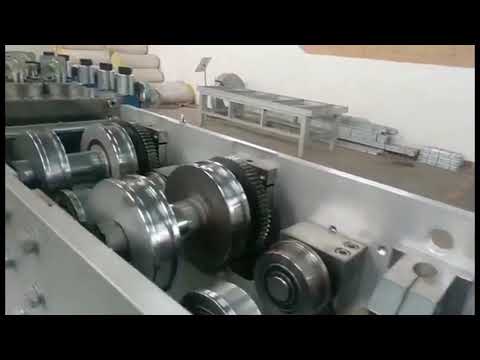

Notre photo de machine
