Machine à plier et refendre l'acier de couleur à grande vitesse, 6 mètres de long, épaisseur 0,8-1,0 mm, largeur 1842 mm
1. Paramètre technique
a. Paramètre de la partie machine :
1) Type : WHZW6000
2) Longueur de travail : 6200 mm
3) Tête de presse : 7
4) Poids : 5400 kg
5) Puissance de pressage : 130 kN
6) Plage de pliage : 0-1250
7) Profondeur de gorge : 800 mm (largeur de travail maximale du matériau dans la pince)
8) Table de travail basse du plieur : avant et arrière 27 mm, avec un carré de 12,7 mm pouvant être rabattu
9) Largeur des tables de travail supérieure et inférieure : 28 mm
10) Charnière : quatre pôles parallèles connectés
11) Composant d'actionnement de la table de travail : double vérin hydraulique
12) Temps de cycle : la limite de pliage maximale prend environ 12 secondes
13) Puissance du moteur de la station hydraulique : 11 kW
14) Puissance totale : 11,5 kW
15) Dimensions hors tout longueur × largeur × hauteur : 9395 × 1842 × 1375 mm
b. Paramètre du système de refente :
1) Type : lame rotative
2) Diamètre : Ø100 mm
3) Matériau : W18Cr4V
4) Système d'entraînement : moteur hydraulique et chaîne pour la transmission
5) Dispositif de guidage : fixer un rail de roulement linéaire sur la table de travail basse du plieur
6) Vitesse de refente : environ 0,8 m/seconde
7) Distance de refente : environ 50 mm du support de lame supérieur
c. Paramètre de capacité de pliage et de refente :
1) Épaisseur de pliage maximale 0,8 mm panneau d'acier (intensité de rendement ≤ 250 MPa)
1,0 mm panneau d'aluminium souple
4) Dimension de pliage minimale 10 mm (épaisseur du panneau < 1,2 mm)
3) Épaisseur de refente maximale 0,8 mm panneau d'acier (intensité de rendement ≤ 250 MPa)
1,0 mm panneau d'aluminium souple
4) Dimension de pliage minimale 10 mm (épaisseur du panneau < 1,2 mm)
20 mm (épaisseur du panneau ≥ 1,2 mm)
d. Paramètre du système d'alimentation hydraulique :
1) Type : système de compensation de pression et d'induction de pression de charge
2) Capacité : 11 kW 150 bar 40 L/min
3) Capacité du réservoir d'huile : 180 L
4) Source d'alimentation : triphasé 380 VAC/50 Hz, monophasé 220 VAC contrôlant
source d'alimentation
e. Paramètre du système de contrôle informatique
1) Système : PC industriel et codeur rotatif pour contrôler l'angle de pliage
2) Système de positionnement à commande numérique : système servo pour contrôler la longueur de pliage
automatiquement
3) Table d'opération : affichage d'opération fixé sur le bras oscillant, qui a une fonction automatique
et manuelle
4) Programme d'angle : 0-1250 avec 10 comme précision, entrée sur l'écran
5) Contrôle de la table de travail supérieure : contrôle par incréments par manette et pédale sur le
boîtier de commande
6) Contrôle de la table de travail basse : utiliser la tige de commande en cas de contrôle manuel, utiliser le bouton
en cas de contrôle automatique
7) Contrôle de la refente : bouton pour contrôler l'arrêt avant et arrière
8) Arrêt d'urgence : longue pédale pour le contrôle
2. Processus technique
:1
| programme |
2 |
| définir la pièce |
3 |
| positionnement du déflecteur arrière |
9 |
| serrage de la pièce |
10 |
| pliage |
6 |
| desserrer la pièce |
11 |
| retournement |
8 |
| positionnement du déflecteur arrière |
9 |
| serrage de la pièce |
10 |
| desserrer la pièce |
11 |
| décharger |

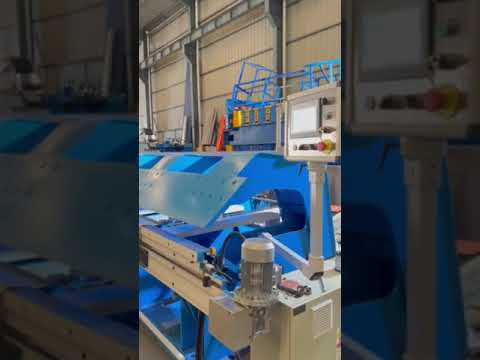

3. Image détaillée |
4. Sussman Machinery
Sussman Machinery (Wuxi) Co., Ltd. est spécialisée dans les matériaux de construction en structure d'acier léger. Depuis la fondation de l'usine il y a 20 ans, elle conçoit et produit toujours différents types de profilés de machines de formage de rouleaux. Les principaux produits de l'usine sont les machines de charpente légère, les machines de formage d'acier prépeint, les machines de formage de tuiles vernissées, les machines de formage de pannes C/Z automatiques, les machines de formage de planchers, les machines de formage de glissières de sécurité, les machines de formage de tuyaux de descente, la plaque de transport complète pour l'unité de poutre de voiture, l'unité de stockage en acier, etc. Au total, elle compte 100 types en 20 séries. Les produits sont largement utilisés dans les entrepôts, les bâtiments d'usine, les supermarchés, les maisons de retraite, les villas, les bâtiments résidentiels, les serres et autres projets de construction.
Notre usine peut répondre à la demande croissante des entreprises de construction, de l'industrie automobile, des entreprises de production d'acier et d'acier. La superficie du bâtiment de l'entreprise est de plus de 5000 mètres carrés, elle dispose d'une équipe de conception, de fabrication et de vente de haute qualité et très efficace. La machine est présente dans 30 provinces de Chine et dans le monde entier.
L'entreprise adhère toujours au concept de "la qualité d'abord, l'intégrité d'abord, le service rapide, l'innovation continue". Adoption de nouvelles technologies, développement de nouveaux produits, application d'une gestion scientifique avancée, et s'efforcer d'améliorer la qualité des produits. L'entreprise a sincèrement coopéré avec l'acier, la voiture, l'industrie de la construction routière et routière. La machine de formage de rouleaux peut être conçue selon les profils du client. Merci pour le soutien et la confiance des clients nationaux et étrangers. Notre succès est d'affiner et d'essayer de faire de mieux en mieux.
