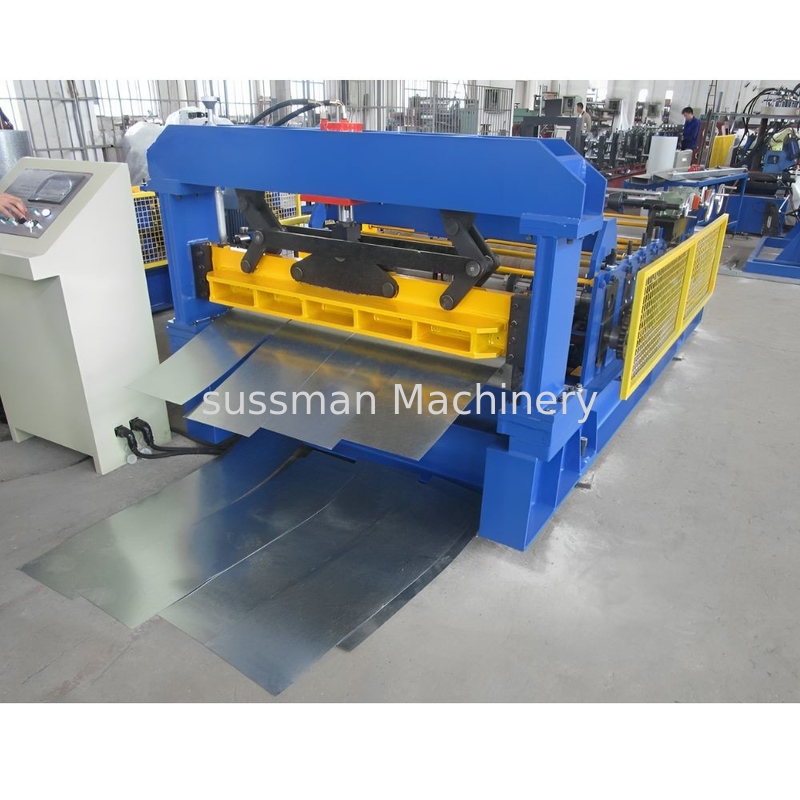

0.2-2.0mm épaisseur d'acier galvanisé coupé en longueur et machine à fente

0.2-2.0mm épaisseur d'acier galvanisé coupé en longueur et machine à fente

Une "machine à découper et à fendre" est un équipement spécialisé utilisé dans les industries de transformation et de fabrication de métaux.

1. Coupe en longueur (CTL):

   • Fonction: La machine coupe une bobine métallique continue en feuilles ou bandes individuelles d'une longueur déterminée.
   • Procédure: la bobine métallique est introduite dans la machine et est basée sur des paramètres prédéfinis (entrée par l'opérateur ou contrôlée par un système informatisé),il coupe avec précision la bobine en feuilles ou bandes de la longueur souhaitéeCeci est particulièrement utile pour la fabrication de feuilles ou de bandes métalliques prêtes à être traitées ultérieurement ou à être utilisées directement dans la fabrication.

2. Coupe:

   • Fonction: La machine tranche également la bobine métallique en bandes plus étroites de largeurs précisées.
   • Procédure: Une fois la bobine métallique introduite dans la machine, elle passe par plusieurs lames de découpe ou couteaux circulaires qui coupent la bobine longitudinalement en bandes plus étroites.Ce procédé permet aux fabricants de produire plusieurs bobines plus étroites ou bandes d'une seule bobine plus largeLa découpe est couramment utilisée pour créer des bobines ou des bandes de différentes largeurs qui répondent aux exigences spécifiques du client ou pour optimiser l'utilisation des matériaux dans les processus de fabrication ultérieurs.

Paramètres

1. Matériau de plaque enroulée traçable:Acier galvanisé, bobines en acier au carbone et en aluminium
2. Épaisseur de la plaque enroulée:0.2-2.0 mm;
3. Largeur de la plaque enroulée:1250mm;
4. Vitesse de la ligne:autres10m/min;
5. Capacité de chargement:5Thydraulique;
6. Identifiant de la bobine:Fr480- 510 mm;
7. Une surdose de bobine:≤ф1400 mm;
8. Diamètre des rouleaux de nivellement:F60
9. Distance entre les rouleaux de nivellement: 65 mm
10. Matériau des rouleaux de nivellement:40Cr, dureté:HRC52 à 60
11. Le pouvoir:440Vélectricité triphasée60 Hz;
12. Tolérance d'erreur diagonale:≤ ± 2 mm/2000 mm
13. Tolérance d'erreur de longueur:≤ ± 2 mm/2000 mm
14. Rouleaux de nivellement: 4 vers le haut et 5 vers le bas
15. La hauteur du dispositif de coupe est la même que celle de la table portable à double machine.
16. La boîte électrique est en porte-à-faux une unité, il peut connecter la boîte de commande électrique des deux côtés de la machine
17. La station hydraulique est à l'intérieur de la machine principale, de sorte que le chariot élévateur peut se déplacer facilement.

Système de commande hydraulique

Veiller à l'utilisation de pièces hydrauliques

La pression de fonctionnement du système hydraulique est de 6,3-16Mpa

La capacité du réservoir hydraulique est de 80 litres.

Système de commande électrique:PLC Siemens et écran tactile

Le mode de commande PLC, il est contrôlé par écran tactile.

Pièces détachées

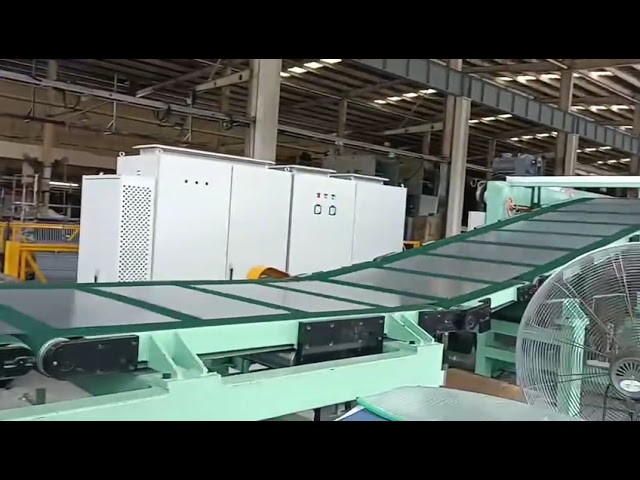

Des démonstrations de machines
