Le petit pain en acier de profil de cornière d'égal de CE&ISO formant la machine 0.8-1.5mm a galvanisé la bobine en acier
Angle égal faisant le paramètre de MachineTechnical
| Articles | Caractéristiques |
Matériel de bobine | Épaisseur matérielle | 0.8-1.5 millimètre galvanisé |
De-pot tournant | Poids | manuel de 3 tonnes |
Formation du système | Vitesse de roulement | 10-12 m/min |
Stations de rouleau | Formation d'environ 13 stations | |
Matériel de rouleau | Acier Gcr15 avec l'extinction | |
Matériel d'axe | 45# axe en acier du diamètre 75mm | |
Mutilez la puissance de moteur | 5,5 kilowatts | |
Puissance hydraulique de coupe | 3 kilowatts | |

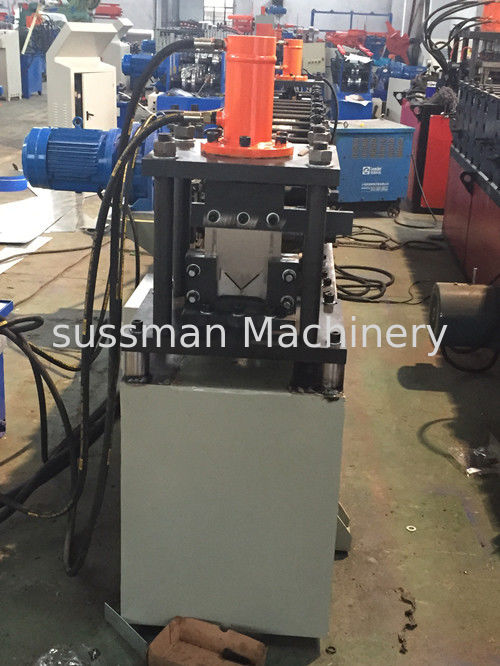

Coupure | Matériel de la coupe | CR12 avec éteignent le traitement |
Dureté | HRC58-62 | |
Tolérance | +-1.5mm | |
Lame de coupe | 1 ensemble de lame de coupe | |
Système de contrôle électrique | Source électrique | 220V, 60hertz, phase3 |
Système de contrôle | Le PLC avec le Japonais Panasonic et Yaskawa d'écran tactile stigmatisent | |
| Poids | Environ 3,5 tonnes |
| Manière de la commande | 1 pouce d'à chaîne unique |
| Taille de machine | Taille 800m de la largeur 600mm* de la longueur 6500mm* |
Composantes principales
Liste de machine | De-pot tournant de passif de 3 tonnes | 1 ensemble |
Alimentation avec le guide | 1 ensemble | |
Petit pain principal formant la machine | 1 ensemble | |
Boîte de contrôle de PLC | 1 unité | |
Station hydraulique | 1 unité | |
Cessez de couper le dispositif | 1 unité | |
Couverture de sécurité | 1 unité | |
Table | 2 unités |
Écoulement de fonctionnement de petit pain formant la machine
Rassemblement de feedingwithguide-Rollforming-Coupe-produits
Dessin standard de profil de produit
